Dimensionner un roulement sans distinguer la direction des forces appliquées, c’est exposer ses équipements à une défaillance prématurée. Charge radiale, charge axiale, ou combinaison des deux : ces notions conditionnent directement la sélection du bon composant. Ce guide technique décrypte les mécanismes en jeu, les typologies de roulements adaptées, et les erreurs de dimensionnement les plus fréquemment observées.
Vos 3 repères avant de sélectionner un roulement :
- La charge radiale agit perpendiculairement à l’axe de rotation — c’est la sollicitation dominante dans la plupart des arbres de transmission.
- La charge axiale (ou de poussée) agit dans l’axe de rotation — elle nécessite des roulements spécifiques dès qu’elle dépasse un certain seuil.
- La norme ISO 281 encadre le calcul de durée de vie sous charge dynamique et guide le dimensionnement sur la base d’une fiabilité de 90 %.

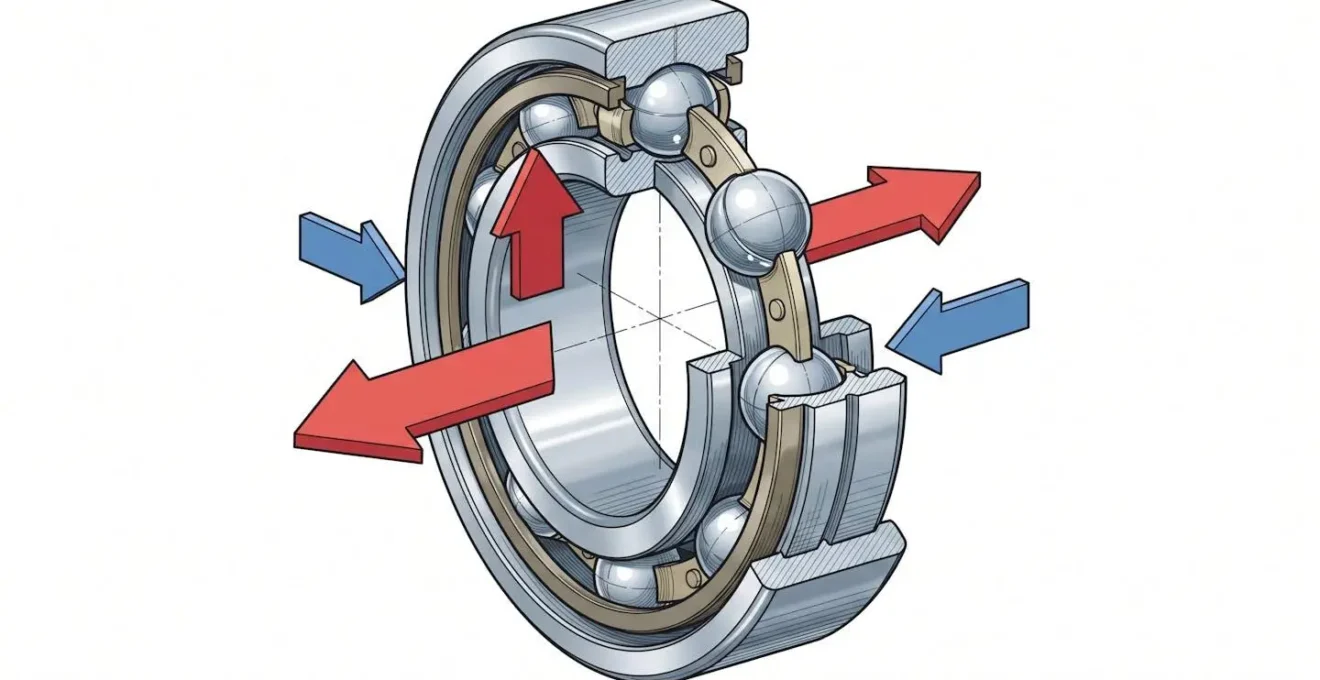

Comprendre les deux directions de force sur un arbre tournant

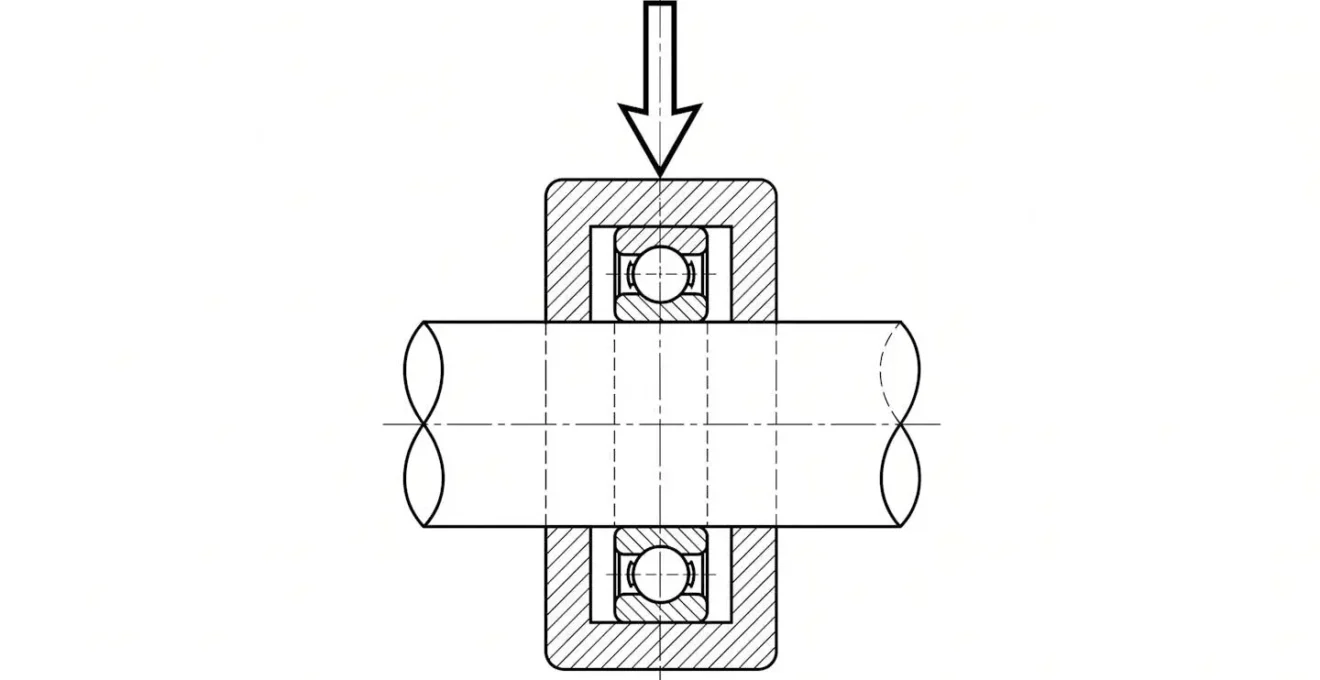

La charge radiale : pression perpendiculaire à l’axe
Un arbre de transmission supporte le poids des pièces qu’il entraîne, ainsi que les efforts générés par les courroies, chaînes ou engrenages qui lui transmettent le mouvement. Toutes ces sollicitations s’exercent dans un plan perpendiculaire à l’axe de rotation : c’est la définition précise de la charge radiale. Elle écrase littéralement la bague extérieure du roulement contre les billes, qui elles-mêmes compriment la bague intérieure.
Dans une application classique de convoyeur industriel, l’arbre portant un cylindre de transport de 80 kg génère une charge radiale permanente dirigée vers le bas. Le roulement situé en milieu d’arbre encaisse la majeure partie de cette charge, tandis que celui positionné en bout d’arbre reçoit une fraction moindre selon la répartition mécanique des appuis.
Le choix d’un roulement à billes adapté à une charge radiale dominante repose sur le rapport entre la charge dynamique de base C et la charge appliquée P : plus ce ratio est élevé, plus la durée de vie nominale du composant s’allonge. Ce principe est formalisé dans le cadre normatif international et constitue le socle du dimensionnement correct.
La charge axiale : poussée dans l’axe de rotation
Contrairement à la précédente, la charge axiale — parfois appelée charge de poussée ou thrust load — s’exerce parallèlement à l’axe de l’arbre. Elle tente de déplacer l’arbre longitudinalement dans son logement. Ce phénomène surgit dans des configurations mécaniques variées : une vis sans fin, un ventilateur hélicoïdal, une pompe centrifuge ou tout engrenage hélicoïdal génère une composante axiale non négligeable lors du transfert de couple.
La direction de la poussée est déterminée par la géométrie du mécanisme. Dans un engrenage hélicoïdal à pas à droite tournant dans le sens horaire, la poussée axiale se dirige dans un sens précis ; inversez le sens de rotation et elle s’inverse. Le roulement doit donc non seulement résister à cette force, mais aussi l’absorber dans les deux directions possibles si la machine peut fonctionner en marche avant et en marche arrière.
Analogie : Imaginez un tire-bouchon que vous enfoncez dans un bouchon de liège : l’effort de rotation génère simultanément une poussée vers le bas (axiale) et un couple de torsion. Le roulement dans une perceuse à colonne fonctionne sur le même principe lors de la descente de la broche.
La distinction entre ces deux types de charge n’est pas seulement académique. Un roulement rigide à billes standard, dimensionné pour une charge radiale, peut accepter une charge axiale limitée — généralement jusqu’à 50 % de sa charge radiale non utilisée selon les catalogues fabricants — mais au-delà, ses billes glissent sur les pistes plutôt que de rouler franchement, ce qui accélère l’usure de façon drastique.
Quel type de roulement à billes pour quel type de charge ?
Roulements rigides à billes : polyvalence pour charges combinées modérées
Le roulement rigide à billes à une rangée est le composant le plus répandu dans l’industrie. Sa bague intérieure et sa bague extérieure comportent des chemins de roulement profonds qui maintiennent les billes sur une zone de contact étendue. Cette géométrie lui confère une bonne résistance aux charges radiales et une capacité à absorber des charges axiales dans les deux directions, à condition que ces dernières restent modérées par rapport à la charge radiale.
Les données publiées par les fabricants SKF, NSK et FAG convergent sur ce point : le roulement rigide à billes constitue le choix par défaut lorsque la composante axiale ne dépasse pas 25 à 30 % de la charge radiale totale. Au-delà, la géométrie des chemins de roulement atteint ses limites de conception et le contact bille-piste sort progressivement de la zone optimale.
Repère technique : Un roulement rigide à double rangée de billes multiplie la capacité de charge radiale sans modifier encombrement extérieur. Cette solution est privilégiée sur les arbres courts soumis à de fortes charges radiales concentrées.
La version à contact oblique du roulement à billes — avec un angle de contact de 15°, 25° ou 40° selon les séries — modifie la répartition des forces sur les billes. Plus l’angle est prononcé, plus la capacité axiale augmente, au détriment partiel de la capacité radiale. Ce paramètre devient déterminant dès que l’application mélange les deux types de sollicitations à des niveaux comparables.

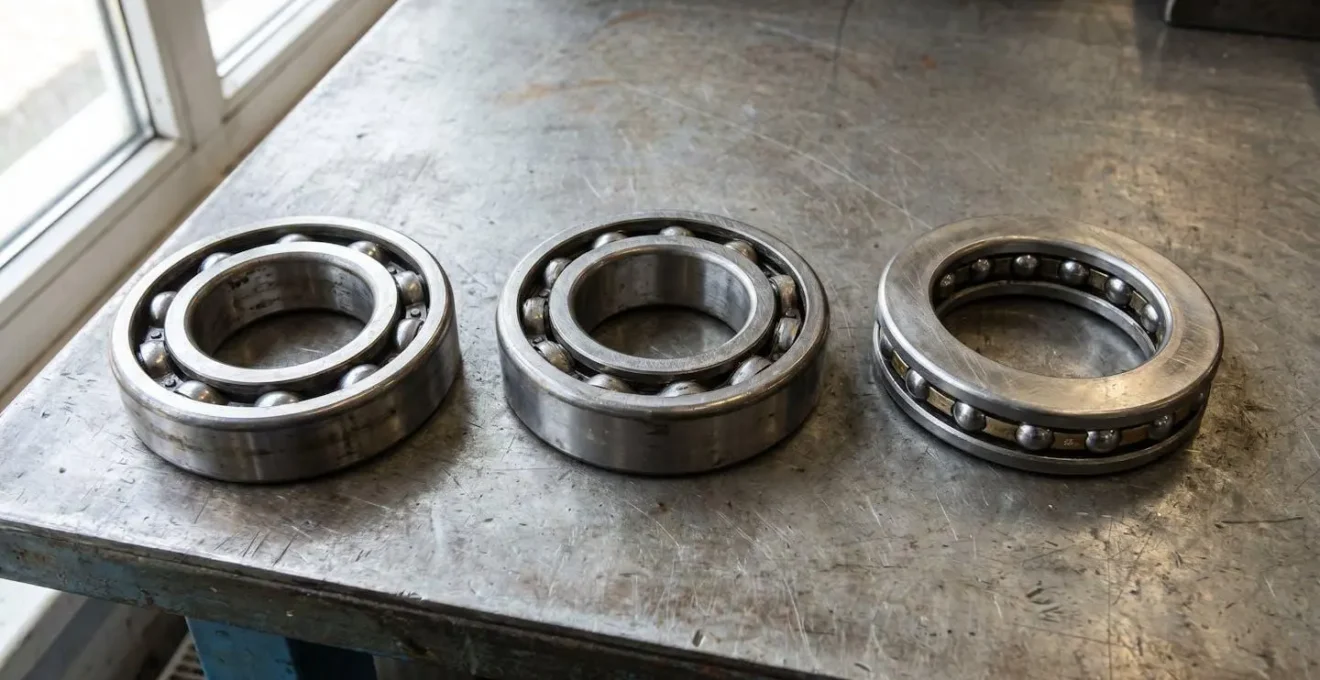

Roulements à contact oblique et butées : pour les sollicitations axiales élevées
Lorsque la charge axiale devient dominante — cas typique d’une vis mère de machine-outil, d’un compresseur à piston ou d’une broche de fraiseuse — deux familles de composants s’imposent. Les roulements à contact oblique montés en opposition (face à face ou dos à dos) permettent d’absorber la poussée axiale dans les deux sens tout en conservant une capacité radiale substantielle. Le montage en opposition crée une précharge interne qui rigidifie l’ensemble et élimine le jeu axial résiduel.
La butée à billes, en revanche, ne supporte quasiment aucune charge radiale. Elle est conçue exclusivement pour reprendre les efforts axiaux et se monte en complément d’un roulement porteur. Sa construction en rondelles et cage de billes la rend particulièrement efficace sur des applications lentes à charge axiale très élevée, comme les colonnes de vérin ou les paliers de butée de navires. Les confondre avec un roulement radial standard est l’une des erreurs de montage les plus couramment observées en atelier.
| Type de roulement | Charge radiale | Charge axiale | Application typique |
|---|---|---|---|
| Rigide à billes (1 rangée) | Très bonne | Modérée (2 sens) | Moteurs électriques, ventilateurs, pompes |
| Contact oblique (1 rangée) | Bonne | Forte (1 sens) | Broches, engrenages hélicoïdaux |
| Contact oblique (paire) | Très bonne | Très forte (2 sens) | Machines-outils, réducteurs |
| Butée à billes | Nulle | Très forte (1 sens) | Colonnes de vérin, paliers de poussée |
Calcul de durée de vie et erreurs de dimensionnement fréquentes
La durée de vie d’un roulement ne se devine pas : elle se calcule. La référence internationale en la matière est la norme ISO 281 relative aux roulements, qui définit la méthode de calcul de la durée de vie sous charge dynamique avec une fiabilité de base de 90 %. Autrement dit, dans des conditions données, 90 % des roulements d’une série atteignent ou dépassent la durée de vie calculée L10 avant l’apparition du premier signe de fatigue des surfaces.
Cette durée est exprimée en millions de tours et dépend de trois variables fondamentales : la charge dynamique de base C (caractéristique propre au roulement), la charge équivalente P (résultante des forces radiales et axiales réelles), et l’exposant p (3 pour les roulements à billes, 10/3 pour les roulements à rouleaux). La formule L10 = (C/P)³ × 10⁶ tours donne un résultat directement exploitable pour vérifier l’adéquation du composant à l’application.
80%
Part des défaillances prématurées de roulements liées à un défaut de lubrification, selon une étude du CETIM
Ce chiffre, issu d’un guide technique publié par le CETIM, mérite d’être interprété avec nuance : un défaut de lubrification ne se réduit pas à un manque de graisse. Il inclut aussi le mauvais choix de lubrifiant (viscosité inadaptée à la vitesse et à la charge), une contamination par des particules métalliques ou humides, et une relubrification trop tardive sur les roulements ouverts. Dans les faits, un roulement correctement dimensionné mais mal lubrifié défaillira bien avant un roulement légèrement surdimensionné avec une lubrification soignée.
Cas pratique : arbre de pompe en charge combinée
Prenons la configuration d’un arbre de pompe centrifuge horizontale entraîné par courroie trapézoïdale. La courroie génère une charge radiale sur le roulement côté commande, tandis que la roue de pompe crée une poussée axiale variable selon le débit et la pression de service. Un technicien optant pour un roulement rigide standard sans analyser la composante axiale risque de sélectionner un composant dont la charge axiale admissible est dépassée aux régimes de forte pression. Résultat observé : écaillage précoce sur la piste de bague intérieure en moins de 3 000 heures de service, là où la durée de vie calculée atteignait 20 000 heures. La correction passe par l’adoption d’un roulement à contact oblique ou d’un montage combiné rigide + butée en fonction de l’intensité de la poussée mesurée.
L’erreur de dimensionnement la plus souvent constatée en maintenance industrielle n’est pas le sous-dimensionnement en charge radiale — les catalogues sont suffisamment documentés pour l’éviter — mais bien la négligence de la charge axiale dans les applications à engrenages hélicoïdaux et à vis. L’axe de transmission est rarement soumis à des charges purement radiales ou purement axiales : la charge équivalente P se calcule en pondérant les deux composantes avec des facteurs X (radial) et Y (axial) fournis par les fabricants dans leurs tableaux de dimensionnement.
-
Si la charge est exclusivement radiale (courroie, poids propre) :
Un roulement rigide à billes à une rangée constitue le choix standard. Vérifiez que la charge axiale parasite reste inférieure à 25 % de la charge radiale avant de valider.
-
Si la charge axiale est significative dans un seul sens :
Optez pour un roulement à contact oblique monté en opposition ou un montage rigide + butée. L’angle de contact 40° maximise la capacité axiale.
-
Si la charge axiale est dominante et s’exerce dans les deux sens :
Une paire de roulements à contact oblique montés dos à dos (disposition « O ») ou face à face (disposition « X ») s’impose. Vérifiez la précharge selon la rigidité requise.
-
Si la charge est purement axiale (colonne de vérin, plateau tournant lent) :
La butée à billes est la solution dédiée. Elle doit obligatoirement être associée à un roulement radial pour toute sollicitation parasite perpendiculaire à l’axe.
Le secteur de la transmission mécanique représentait 12,3 milliards d’euros de chiffre d’affaires en France en 2024, en progression de 4,5 % par rapport à l’exercice précédent selon les données de l’INSEE. Ce dynamisme renforce l’importance d’un dimensionnement rigoureux des composants : dans un contexte de cadences de production soutenues, une défaillance de roulement non anticipée génère des arrêts machines dont le coût dépasse largement celui du composant défaillant.
Votre plan d’action pour un choix de roulement fiable
Identifier correctement le profil de charge d’une application est une démarche qui s’effectue en amont de toute commande. Elle mobilise les données de conception (masse des pièces supportées, type de transmission de mouvement, vitesse de rotation) mais aussi l’observation terrain des défaillances passées. Un écaillage en zone centrale des pistes signale une surcharge radiale ; un écaillage localisé en bordure de piste évoque une charge axiale non prise en compte dans le dimensionnement initial.
-
Identifier la direction dominante des forces : radiale, axiale ou combinée
-
Calculer la charge équivalente P en appliquant les facteurs X et Y du catalogue fabricant
-
Vérifier la durée de vie L10 selon la formule ISO 281 et comparer à l’intervalle de maintenance souhaité
-
Confirmer la compatibilité de l’étanchéité (ZZ ou 2RS) avec les conditions d’environnement : poussières, humidité, projections
-
Valider le choix du lubrifiant en cohérence avec la vitesse de rotation et la charge avant toute mise en service
La dernière étape de validation — la lubrification — est celle que la pratique du terrain désigne le plus souvent comme le maillon faible. Les données du CETIM rappellent que 80 % des défaillances prématurées de roulements trouvent leur origine dans ce paramètre, et non dans un défaut de dimensionnement mécanique. Sélectionner le bon type de roulement selon les charges en présence reste la condition nécessaire ; la maintenir à son niveau de performance exige un protocole de lubrification aussi rigoureux que la sélection initiale.
Pour approfondir les spécifications d’application et les références disponibles selon vos contraintes de montage, l’offre détaillée de optimisation de vos machines avec des guides linéaires constitue une ressource complémentaire utile pour les systèmes de guidage associés aux arbres tournants.
Un roulement à billes standard peut-il accepter des charges axiales ?
Oui, dans une mesure limitée. Le roulement rigide à billes à une rangée tolère une charge axiale dans les deux sens, mais celle-ci ne doit généralement pas dépasser 25 à 30 % de la charge radiale non utilisée. Au-delà, le contact bille-piste sort de la zone de roulement optimal et l’usure s’accélère significativement.
Quelle norme encadre le calcul de durée de vie des roulements ?
La norme ISO 281, reprise par l’AFNOR sous la référence NF ISO 281, définit la méthode de calcul de la durée de vie nominale L10 avec une fiabilité de 90 %. Elle s’applique aux roulements à billes et à rouleaux et constitue la référence universelle pour le dimensionnement en charge dynamique.
Quelle est la différence entre un roulement à contact oblique et une butée à billes ?
Le roulement à contact oblique absorbe à la fois les charges radiales et axiales grâce à un angle de contact incliné. La butée à billes, elle, ne supporte aucune charge radiale : elle est exclusivement conçue pour les sollicitations axiales et doit toujours être associée à un roulement radial pour reprendre les efforts perpendiculaires à l’axe.
Comment détecter une charge axiale non prise en compte dans un dimensionnement existant ?
L’observation des pistes de roulement après démontage est révélatrice. Un écaillage ou une usure localisée en bordure de piste — plutôt qu’en zone centrale — signale une charge axiale non absorbée. Un bruit sourd à fréquence rythmée sur l’arbre en rotation peut également indiquer un déport axial répété des billes hors de leur chemin nominal.
